Mjerači za utikače neophodni su alati u preciznom inženjerstvu, koji nude neusporedivu točnost i pouzdanost za uvid u dimenzije rupa i provrta. Bilo da se dobivaju od pouzdanih dobavljača koji nude prodajne mjerače za prodaju ili prilagođeni uglednim proizvođačem Snap mjerača, ovi instrumenti osiguravaju da komponente ispunjavaju stroge tolerancije, što je kritičan zahtjev u industrijama poput automobilske, zrakoplovne i proizvodnje. Obični mjerač utikača posebno je vrijedan za mjerenje unutarnjih promjera obrađenih dijelova, pružajući izravan rezultat prolaska/neuspjeha koji eliminira nejasnoće i osigurava učinkovitu kontrolu kvalitete. Njihova robusna konstrukcija i precizna kalibracija čine ih idealnim za upotrebu visoke ponavljanja, smanjujući habanje i odgajanje, zadržavajući točnost s vremenom. Uz to, mjerači utikača pojednostavljuju procese inspekcije, omogućujući proizvođačima da postignu brže cikluse proizvodnje bez ugrožavanja preciznosti. Kombinirajući pouzdanost, izdržljivost i jednostavnost upotrebe, mjerači utikača obavezni su za bilo koju operaciju s ciljem da se podržavaju stroge standarde kvalitete u proizvodnji.
Vrste mjerača utikača
Prodavači za utikače dolaze u različitim vrstama, a svaki je prilagođen određenim potrebama za mjerenjem, osiguravajući preciznost u različitim industrijskim primjenama. Najčešći tipovi uključuju obične mjerače za utikače, mjerače konusnih čepa, mjerače za utikače navoja i mjerače za utikače Go/No-Go, a svaka se služi u različitim svrhama u kontroli kvalitete i dimenzionalnom pregledu.

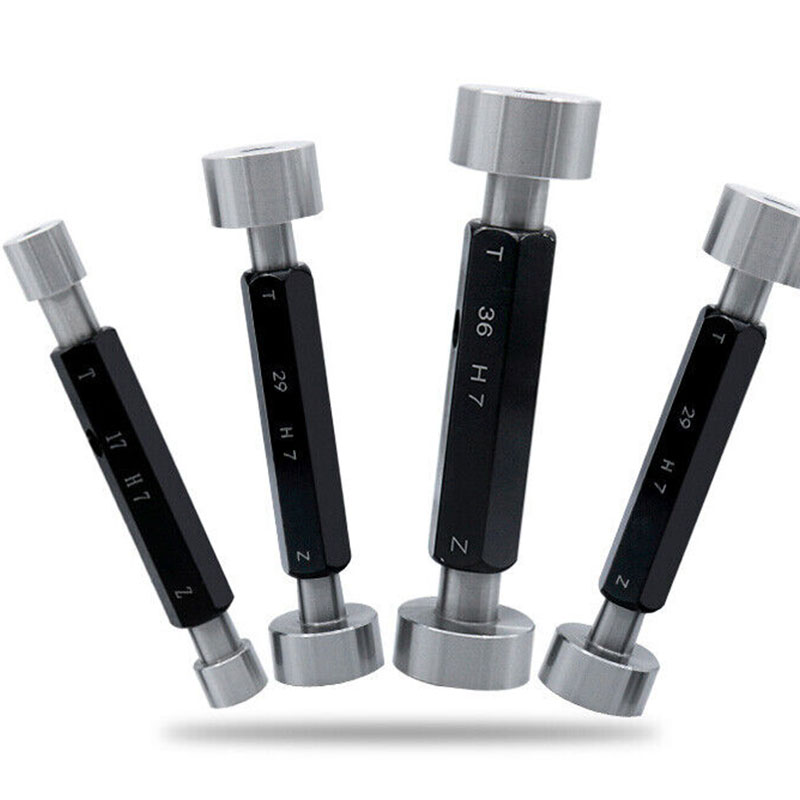

Obični mjerači utikača široko se koriste za mjerenje unutarnjih promjera glatkih, cilindričnih rupa. Oni su izravni, nude ili ishod prolaza ili neuspjeha, osiguravajući da komponente ispunjavaju potrebna tolerancija. Ovi mjerači idealni su za aplikacije opće namjene, posebno u automobilskim i proizvodnim sektorima.

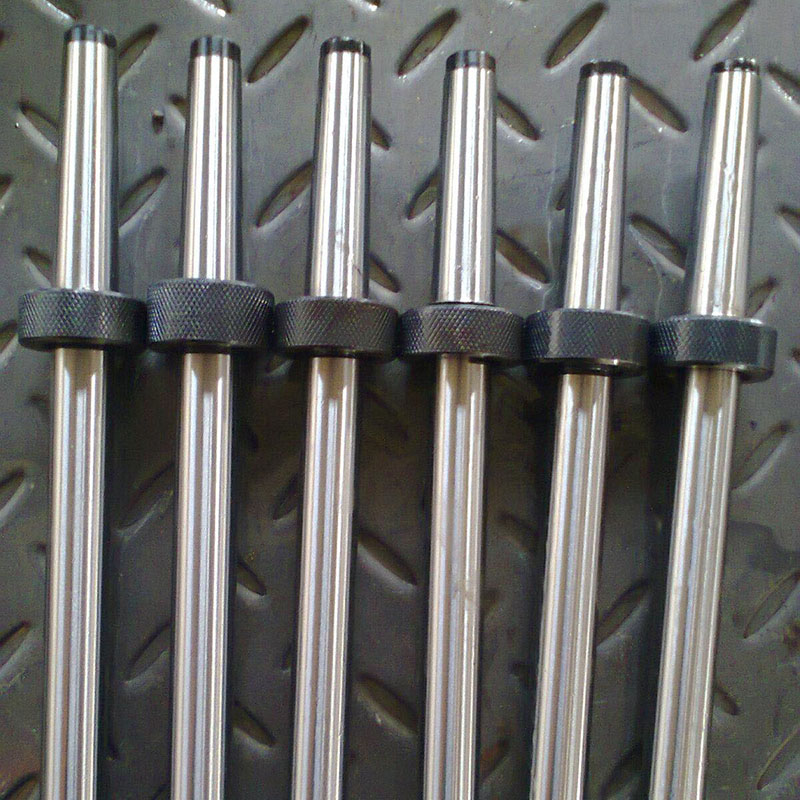

Mjerači za konus utikača posebno su dizajnirani za mjerenje konusnih rupa, obično se nalaze u aplikacijama koje zahtijevaju precizno poravnavanje ili uklapanje. Ovi mjerači osiguravaju da se kut i dimenzije konusa podudaraju s specifikacijama dizajna, kritičnih u područjima poput ugradnje cijevi i mehanike tekućine.

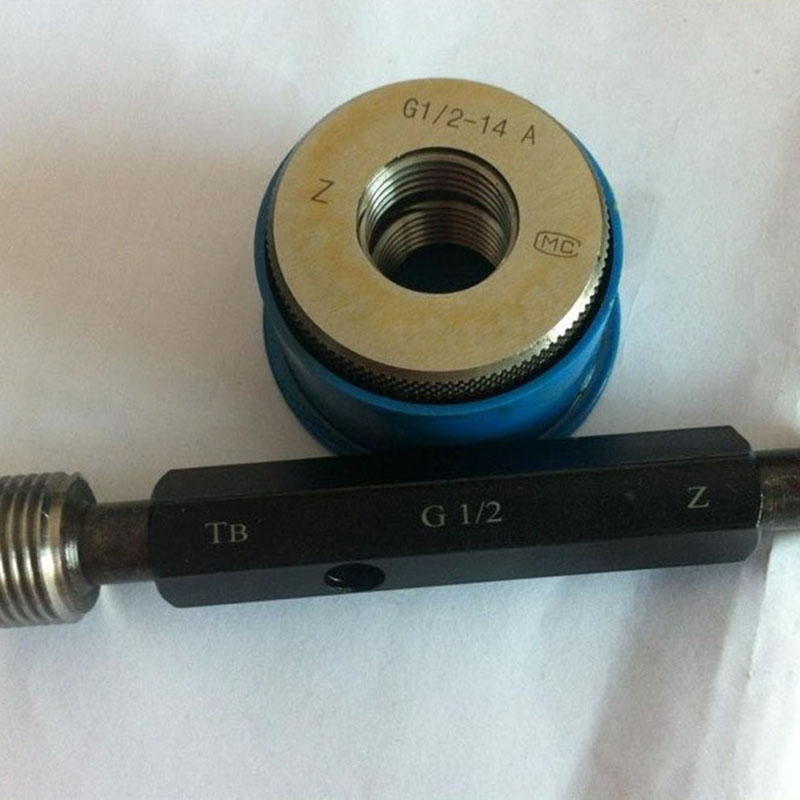

Mjerači za utikače navoj su ključni za provjeru točnosti unutarnjih niti u maticama, čahurama i sličnim komponentama. Dolaze u dva dijela: strana "idi" provjerava da je nit u maksimalnoj toleranciji, dok strana "bez go" osigurava da ne prelazi minimalnu toleranciju.
VO/NO-GO PUPINE SUPES su svestrani alati koji kombiniraju dva mjerača u jednom. Kraj "Go" provjerava ako rupa zadovoljava minimalnu prihvatljivu dimenziju, a kraj "bez pokreta" osigurava da ne prelazi maksimum. Ova dvostruka funkcionalnost pojednostavljuje inspekcije i poboljšava učinkovitost.
Ove različite vrste mjerača za utikače, dostupne od specijaliziranih proizvođača STEREN SNAP -a, omogućuju precizna i pouzdana mjerenja u industrijama, osiguravajući dosljednu kvalitetu i pridržavanje specifikacija. Odabir desnog mjerača utikača ovisi o specifičnoj primjeni, materijalu i razini preciznosti.
Funkcija mjerača konusa
Konusni mjerač je precizni alat koji se koristi za mjerenje dimenzija konusnih prostora, praznina ili unutarnjih provrta u mehaničkim komponentama. Posebno se cijeni zbog njegove sposobnosti pružanja točnih čitanja u scenarijima u kojima se mogu boriti konvencionalni mjerači ili čeljusti. Primarna funkcija konusnog mjerača je procjena širine ili promjera konusa, obično se kreće od uskih do širih krajeva. To je ključno u industrijama kao što su obrada, automobilska i proizvodnja, gdje su potrebna precizna mjerenja konusa kako bi se osiguralo da se komponente neprimjetno uklapaju ili djeluju učinkovito.
Konusni mjerači posebno su korisni u određivanju dubine žljebova ili klirensa u uskim prazninama. Na primjer, u montažnom radu ili održavanju pomažu u provjeri da konični dio, poput provrta u obliku konusa ili vretena, odgovara njegovoj komponenti parenja, smanjujući rizik od neusklađenosti ili operativnog neuspjeha. Konusna oštrica ili dizajn mjerača omogućava mu da glatko klizi u izmjereno područje, nudeći brz i pouzdan način provjere tolerancija.
Pored svojih praktičnih primjena mjerenja, mjerači konusa ključni su za procese kontrole kvalitete. Oni osiguravaju dosljednost u proizvodnji dijelova s preciznim koženjima, pomažući tvrtkama da održavaju visokokvalitetne standarde. Ovi mjerači su također prilagođeni korisnicima, a zahtijevaju minimalnu obuku i mogu se izrađivati od izdržljivih materijala poput nehrđajućeg čelika kako bi izdržali tešku industrijsku upotrebu. U konačnici, funkcija mjerača konusa nadilazi jednostavno mjerenje; On igra vitalnu ulogu u optimizaciji performansi, sigurnosti i dugovječnosti obrađenih komponenti.
Za što se koristi mjerač utikača?
U području industrijske proizvodnje i kontrole kvalitete preciznost je najvažnija. Jedan od bitnih alata koji se koristi kako bi se osigurala točnost dimenzija je mjerač čepa. Ovaj specijalizirani mjerni instrument služi kritičnoj funkciji u procjeni veličina i tolerancija rupa i otvora u različitim komponentama.
Mjerač utikača prvenstveno se koristi za provjeru unutarnjih dimenzija rupa kako bi se potvrdilo ispunjavaju li određene tolerancije. Općenito dolazi u dvije sorte: mjerač GO i mjerač bez pokreta. Mjerač GO dizajniran je tako da se uklopi u rupu, što ukazuje da su dimenzije rupe prihvatljive. Suprotno tome, mjerač bez pokretanja je namijenjen da se ne uklopi u rupu; Ako se dogodi, označava da je rupa izvan tolerancije. Ova dvostruka funkcija omogućuje inspektorima za kontrolu kvalitete da brzo utvrde da li se dijelovi pridržavaju inženjerskih specifikacija.
Mjerači za utikače izrađeni su od visokokvalitetnih, izdržljivih materijala kako bi se osigurala njihova dugovječnost i točnost tijekom vremena. Oni su fino obrađeni i kalibrirani, što omogućava minimalne varijacije u mjerenju, što je od vitalnog značaja za održavanje dosljednosti u proizvodnim procesima. Industrije koje često koriste mjerače za utikače uključuju zrakoplovnu, automobilsku proizvodnju i proizvodnju strojeva, gdje precizna mjerenja mogu značajno utjecati na performanse i sigurnost proizvoda.
Ukratko, mjerač utikača je neophodan alat za osiguranje kvalitete u proizvodnom sektoru. Omogućavanjem preciznog mjerenja unutarnjih dimenzija, on igra kritičnu ulogu u osiguravanju da se komponente uklapaju zajedno kao što je dizajnirano. Bilo da je u velikom proizvodnom okruženju ili maloj radionici, razumijevanje i učinkovito korištenje mjerača čepa može dovesti do značajnih poboljšanja kvalitete proizvoda i operativne učinkovitosti. Za sve koji se bave proizvodnjom, savladavanje upotrebe mjerača utikača temeljna je vještina koja osigurava pridržavanje najviših standarda izvrsnosti.
Koja je razlika između mjerača utikača i mjerača igle?
Mjerači utikača i mjerači PIN -a su alati za precizno mjerenje, ali služe različitim svrhama i razlikuju se u dizajnu, primjeni i funkcionalnosti. Razumijevanje tih razlika ključno je za odabir pravog alata za određeni zadatak inspekcije.
Mjerač čepa:
Mjerač utikača je cilindrični alat dizajniran za inspekciju unutarnjih dimenzija rupa, provrta ili utora. Obično se koristi za mjerenje Go/NO-GO, mjerač čepa potvrđuje ispunjava li dio navedenih tolerancija određujući odgovara li unutar prihvatljivog dimenzionalnog raspona. Mjerači utikača dostupni su u raznim vrstama, kao što su obični utikači, mjerači za konus i mjerači utikača, svaki prilagođen za određene aplikacije. Robusni su, jednostavni za upotrebu i idealni su za industriju visoke preciznosti poput automobila ili zrakoplovne proizvodnje.
Mjerač:

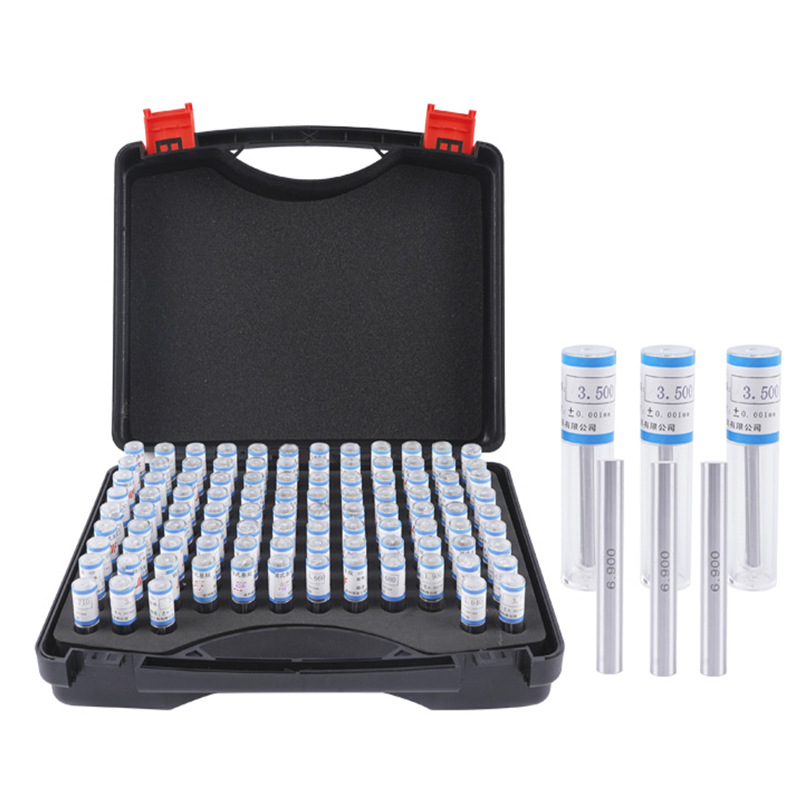

S druge strane, mjerači pina su manji cilindrični igle koji dolaze u setovima i koriste se za precizna dimenzionalna mjerenja, uključujući veličinu i zaobljenost rupa. Za razliku od mjerača utikača, PIN mjerači nisu prvenstveno dizajnirani za testiranje Go/No-Go. Umjesto toga, oni pružaju točna mjerenja umetanjem različitih veličina pin u rupu dok se ne postigne pričvršćivanje. PIN mjerači obično se koriste u trgovinama alata i matrice, kalibracijskim laboratorijima i industrijama gdje su ultra precizna mjerenja presudna.
Ključne razlike:
Primarna razlika leži u korištenju. Plug mjerači nude binarni rezultat prolaza/neuspjeha, pojednostavljujući postupak inspekcije, dok mjerači PIN -a pružaju detaljne dimenzijske podatke, omogućujući precizna mjerenja značajki. Mjerači za utikače obično su robusniji i prikladniji za ponavljajuće preglede, dok su mjerači pina osjetljivi i bolji za detaljne procjene. Oba su alata neophodna u kontroli kvalitete, ali su odabrana na temelju razine preciznosti i vrste inspekcije.
