Mjerač

Oblikovana kao cilindar, skala se očitava iz promjera cilindra, pri mjerenju, mjerač čepa je okomit na presjek okrugle rupe, kroz okruglu rupu. Ako ne možete proći, tada zamijenite mjerač utikača manjeg promjera; Ako možete proći i jaz je prevelik, tada zamijenite mjerač utikača većeg promjera. Sve dok potraga za odgovarajućim mjeračem utikača prođe kroz okruglu rupu, a postoji blagi osjećaj trenja (treba osjetiti prosudbu), tada je unutarnji promjer okrugle rupe promjer mjerača utikača.

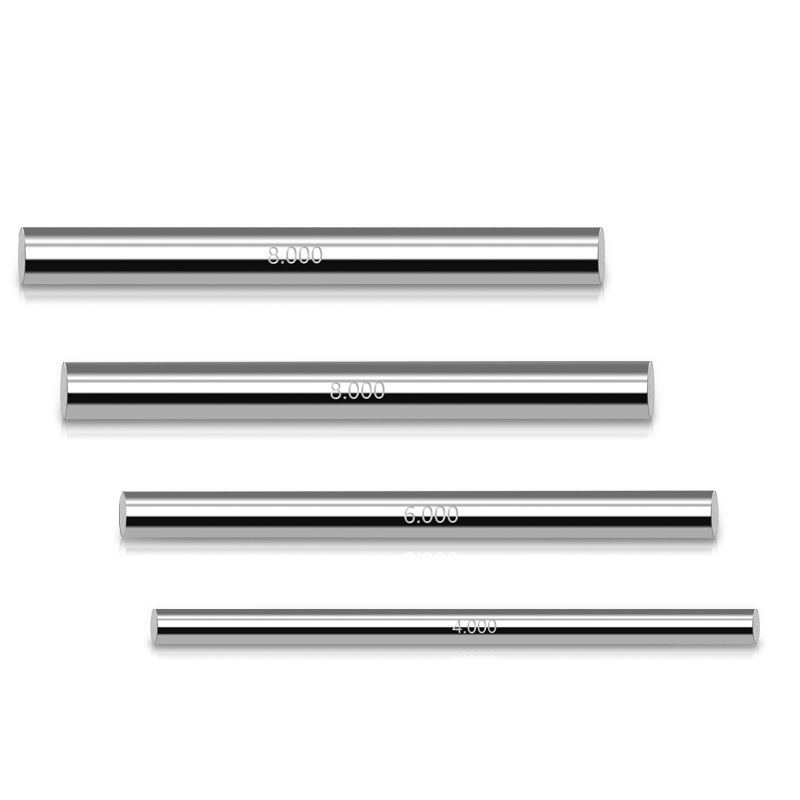

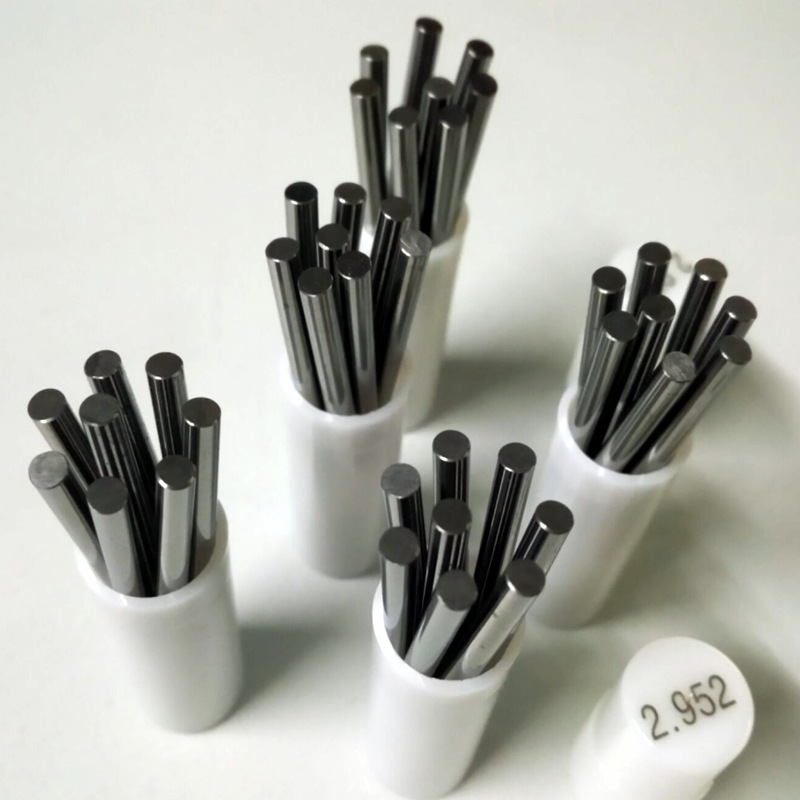

Što je mjerač pin?

Pin mjerači obično su izrađeni od očvrsnog čelika ili drugih izdržljivih materijala kako bi se odupirale habanju i deformacijama, osiguravajući dugoročnu pouzdanost u različitim proizvodnim postavkama. Ovi mjerači dolaze u različitim standardnim veličinama, omogućujući korisnicima da odaberu ispravan pin za određeni promjer rupe koji su potrebni za mjerenje. Vrijedno je napomenuti da su mjerači pina često kategorizirani u dvije vrste: idite mjerajući i ne mjeri. Mjerač GO pin koristi se za provjeru da li je rupa unutar navedene tolerancije, dok mjerač nog ne provjerava li rupa premašuje navedene granice.

Primarna prednost korištenja mjerača pin leži u njegovoj jednostavnosti i točnosti. Za razliku od čeljusti ili drugih mjernih alata koji mogu uvesti ljudsku pogrešku, PIN mjerači pružaju izravnu procjenu propusnica. Kad se mjerač pina čvrsto uklapa u rupu, potvrđuje da je veličina rupe unutar tolerancije. Ako se ne uklapa ili ide previše duboko, ukazuje na potencijalni problem koji treba riješiti.

PIN mjerači igraju kritičnu ulogu u procesima osiguranja kvalitete u industrijama kao što su automobilski, zrakoplovni i proizvodnju, gdje je preciznost najvažnija. Korištenjem PIN mjerača, organizacije mogu održavati visokokvalitetne standarde, osigurati funkcionalne performanse sastavljenih dijelova i na kraju poboljšati pouzdanost proizvoda.

Korištenje mjerača pin

U području inženjerstva i proizvodnje preciznost je najvažnija. Jedan bitni alat koji igra ključnu ulogu u postizanju ove preciznosti je mjerač pin. Mjerač pina je cilindrični alat koji se koristi za mjerenje promjera rupa ili širine utora. Dizajniran je tako da osigura točna i ponovljiva mjerenja, što ga čini neophodnom imovinom za kontrolu kvalitete u raznim industrijama.

Pin mjerači dolaze u različitim veličinama i obično se izrađuju od visokokvalitetnih materijala poput nehrđajućeg čelika, osiguravajući izdržljivost i otpornost na habanje. Sa standardnom razinom tolerancije, ovi mjerači omogućuju korisnicima da procijene pada li određena dimenzija u prihvatljive granice. Proizvođači često koriste mjerače PIN -a za provjeru dimenzija obrađenih dijelova, osiguravajući da ispune potrebne specifikacije prije nego što se presele u sljedeću fazu proizvodnje.

Primjena mjerača pin je jednostavna. Za mjerenje promjera rupe, korisnik odabire odgovarajuću veličinu mjerača i umetuje je u rupu. Ako se pin čvrsto uklapa bez prekomjerne sile, to ukazuje da je promjer točan. Suprotno tome, ako se mjerač pina ne uklapa, daljnje je inspekciju opravdano kako bi se utvrdilo je li dio unutar tolerancije.

Nadalje, mjerači PIN -a mogu se koristiti i za umjeravanje drugih mjernih instrumenata, osiguravajući da pružaju točna očitanja. Ovaj aspekt čini ih vitalnim ne samo u proizvodnji, već i u laboratorijskim postavkama u kojima su precizna mjerenja presudna.

Klase mjerača

PIN mjerači se prvenstveno kategoriziraju u tri klase: A, B i C. Svaka klasa služi jedinstvenoj svrsi i pridržava se određenih tolerancija, omogućujući inženjerima da odaberu odgovarajući mjerač za njihove potrebe.

Mjerači klase A izrađuju se s najvećom preciznošću i idealni su za primjene koje zahtijevaju uske tolerancije. Ovi mjerači obično se koriste u situacijama kada je potrebna visoka razina točnosti, poput kalibracije mjernih instrumenata ili u procesima kontrole kvalitete, gdje je validacija dimenzija komponenti kritična.

Mjerači klase B nude ravnotežu između točnosti i isplativosti. Prikladni su za opće zadatke mjerenja i često se koriste na prodavaonici gdje se uzimaju česta mjerenja. Iako ne pružaju istu razinu preciznosti kao i mjerači klase A, oni su i dalje od vitalnog značaja za održavanje dosljedne kvalitete u proizvodnim procesima.

Mjerači klase C dizajnirani su za manje zahtjevne aplikacije, često služe kao alat za brzu inspekciju ili za grube provjere. Njihova tolerancija su veća, što ih čini manje preciznim, ali i ekonomičnijim. Mjere klase C obično se koriste u situacijama kada visoka točnost nije bitna, što omogućava učinkovitiji postupak mjerenja bez potrebe za rafiniranom preciznošću prethodnih klasa.

Standard: GB/T1957

Izrada: GCR15

Jedinica: mm
