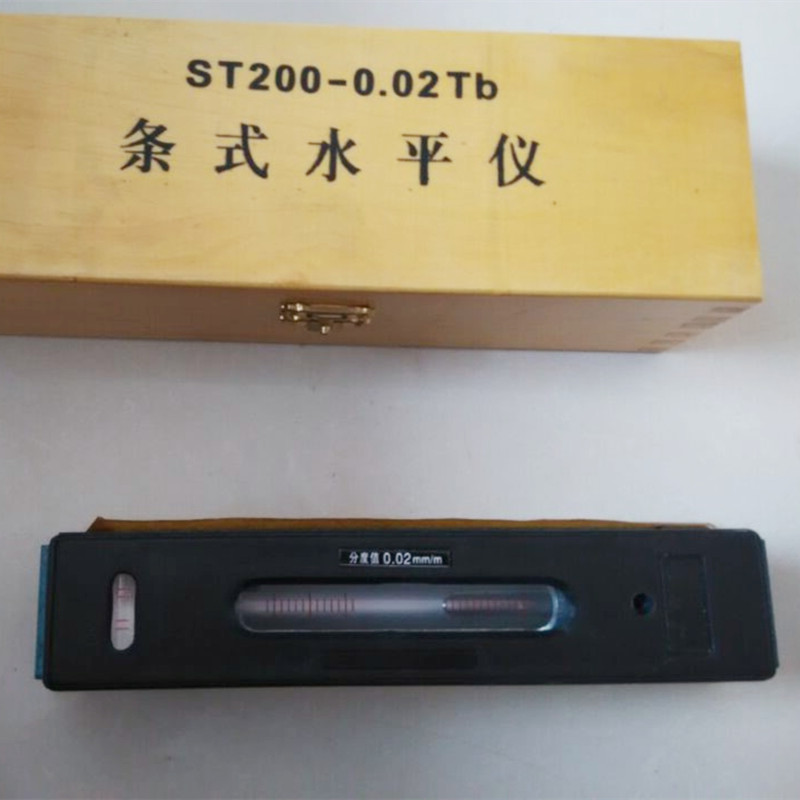

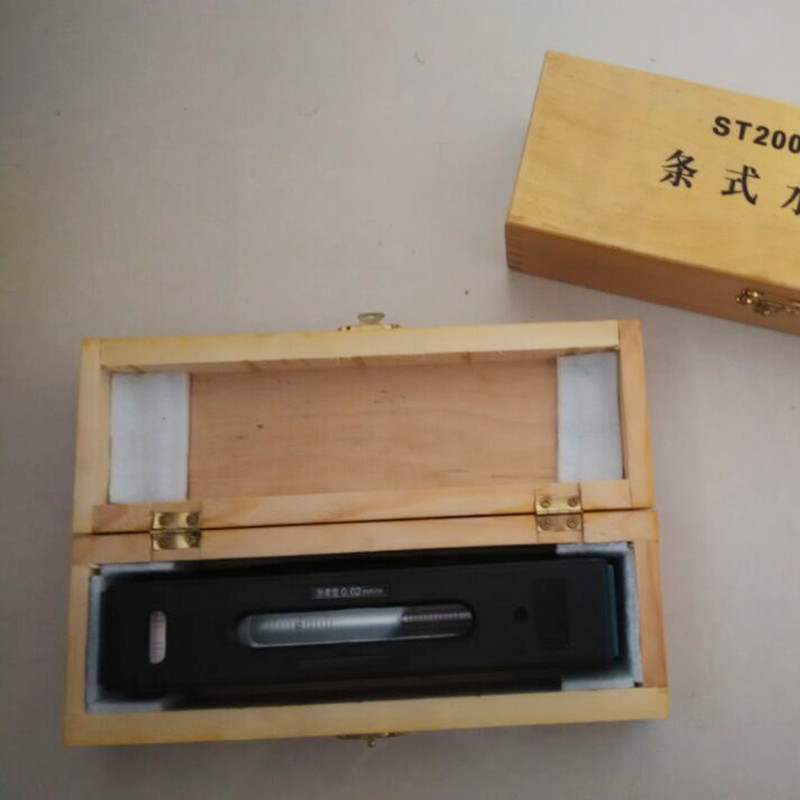

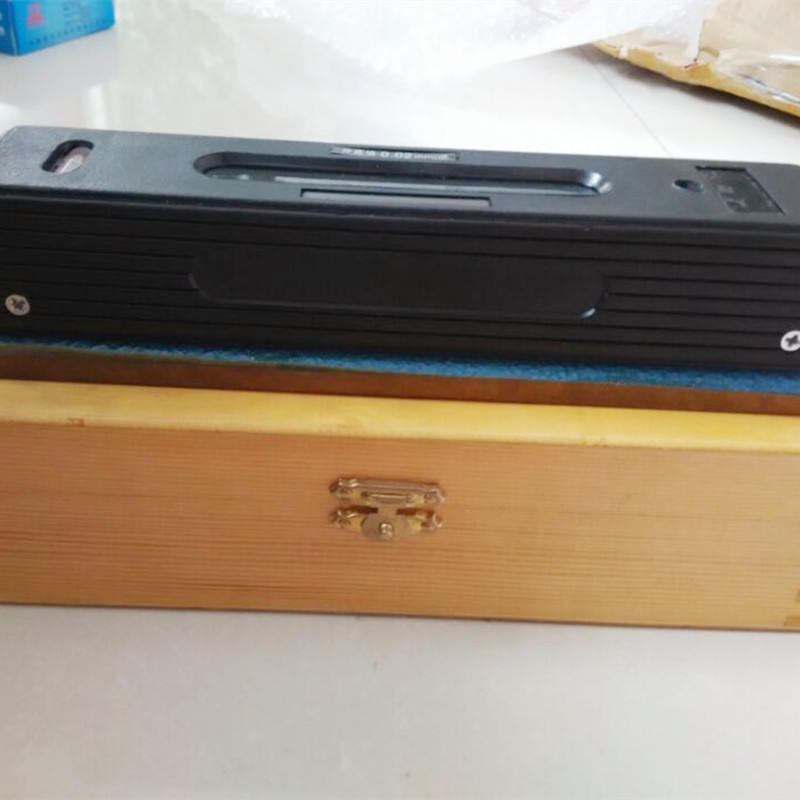

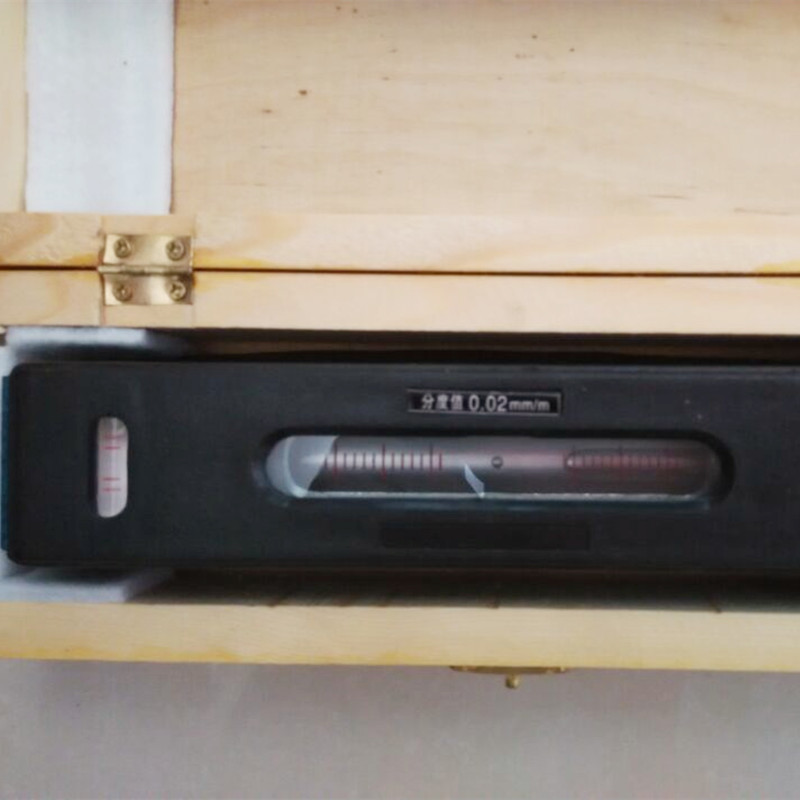

Razina bara

• - Podesiva glavna bočica 0,0002 "/10"
• - V-usoljena baza.
• - S poprečnom testnom bočicom.
• - Robusno tijelo od lijevanog željeza.
• - U usporedbi s redovitim razinama master preciznosti, ova je razina dizajnirana i proizvedena u sofisticiranijem okruženju.
•
• Točke proizvoda i primjene razine šipke: Mjere opreza za korištenje razine trake:
• 1. Prije nego što se mjere s razinom šipke, mjernu površinu treba pažljivo očistiti i obrisati suho kako bi se provjerilo oštećenja poput ogrebotina, hrđe i provala.
• 2. Prije nego što se mjerite s razinom trake, provjerite je li nulti položaj točan. Ako nije točna, podesivu razinu treba prilagoditi, a fiksnu razinu treba popraviti.
• 3. Kada mjeri razinu šipke, treba izbjegavati utjecaj temperature. Tekućina unutar razine ima značajan utjecaj na temperaturne promjene. Stoga bi trebalo posvetiti pažnju utjecaju ručne topline, izravne sunčeve svjetlosti i lošeg daha na razini.
• 4. U upotrebi razine trake, očitanje treba obaviti na položaju vertikalne razine kako bi se smanjio utjecaj paralakse na rezultate mjerenja.
•

• Parametar proizvoda


• Specifikacija mjerača razine razine m trake MM: Točnost: 0,02 mm/m.

Što je razina bara? Ključne razlike od razine okvira

​
Razina šipke je kompaktan, linearni precizni alat dizajniran za mjerenje pravednosti, poravnanja i nagiba na ravnim ili cilindričnim površinama – idealan za industrijske primjene gdje je prostor ograničen ili cilindrični radni dijelovi (npr. Cijevi, cijevi, strojne osovine) trebaju inspekciju. U Storaenu, naša razina šipke sadrži robusno tijelo od lijevanog željeza s V-uprosječnom bazom, omogućavajući sigurno postavljanje na okruglim površinama i jednu preciznu bočicu mjehurića za otkrivanje suptilnih nagiba (odstupanje od 0,02 mm/m). Ali kako se razlikuje od razine okvira? Razdvojimo ključne razlike:​

1. Dizajn i struktura​

Razina šipke: linearni, jednoosni dizajn s utora u obliku slova V duž baze (kritično za hvatanje cilindričnih objekata) i jednu ili dvije bočice mjehurića (horizontalna/okomita). Lagan i prenosiv, savršen za uske prostore ili mjerenja u pokretu.​

Razina okvira (npr. Razina preciznog okvira): pravokutni, četverostrani okvir s više obrađenih radnih površina (prednji, stražnji, gornji, dno), podupirući i horizontalna i vertikalna mjerenja na ravnim ravninama. Bulking, ali svestraniji za složene, više površine.​

2 Fokus mjerenja​

Razina šipke: specijalizirana je za cilindrično poravnanje (npr. Provjera pravednosti vodiča za strojne alatne uređaje, instalacije cijevi) i jednoplanovske ravne ravnice. V-groove osigurava stabilan kontakt s okruglim osovinama, eliminirajući proklizavanje tijekom mjerenja.​

Razina okvira: izvrsno u višedimenzionalnim provjerama ravnog ravnanja (vodoravne, vertikalne, kvadratne) na velikim ravnim površinama poput strojnih baza, građevinskih okvira ili stolova za obradu drva. Njegova četiri ruba pružaju referentne točke za zadatke složenog kuta i poravnanja.

​
3. Scenariji preciznosti i primjene​

Oba alata nude visoku točnost (0,02 mm/m standard u Storaenu), ali njihove snage leže u različitim slučajevima upotrebe:​

Koristite razinu trake pri radu s cilindričnim komponentama, uskim tračnicama ili u zatvorenim prostorima gdje je kompaktni alat neophodan.​
Odlučite se za razinu okvira (posebno razinu preciznog okvira) pri mjerenju ravnih površina, provjeri pravih kutova ili potreba za istodobnom horizontalnom/vertikalnom povratnom informacijom u radionicama, gradilištima ili CNC strojevima.​

4. STORAEN -ova stručnost u obje kategorije​

U STORAEN-u, mi inženjer razine bara za hrapavu pouzdanost-njihova tijela od lijevanog željeza odupiru se koroziji i udaru, dok V-usove podvrgava preciznom mljevenju kako bi se osiguralo savršeno cilindrično uklapanje. Naše razine okvira, uključujući premium preciznu razinu okvira, sadrže aluminijske okvire u zrakoplovu i dvo-vijalne sustave za neusporedivu višestruku točnost.​

Bilo da vam je potrebna prenosivost razine šipke ili svestranost razine okvira, Storaenovi alati za industrijski razred pružaju preciznost i trajnost koju vaši projekti zahtijevaju. Istražite naš asortiman danas kako biste pronašli ispravno rješenje za mjerenje za vašu aplikaciju.

Razina visoke precizne trake: specifikacije točnosti 0,02 mm/m

U STORAEN-u, naša serija na razini bar redefinira precizno mjerenje s preciznošću od 0,02 mm/m-izrađene za zadatke u kojima čak i najmanji odstupanje može utjecati na uspjeh projekta. Ova specifikacija znači da naš alat otkriva samo nagib od 0,02 mm duljine od 1 metra, postavljajući standard za kritično usklađivanje u industrijskim, proizvodnji i aplikacijama za održavanje.​

1. kalibrirana tehnologija bočice s mjehurićima​

Srce preciznosti naše razine šipke je njezina pažljivo kalibrirana bočica s mjehurićima, izgrađena s staklom optičkog razreda i tekućinom stabiliziranom temperaturom kako bi se smanjila pogreške u ekspanziji. Svaka bočica prolazi kroz postupak kalibracije u 3 koraka, osiguravajući da mjehurić počiva točno u središtu kada je površina savršeno vodoravna ili okomita. To eliminira nagađanja, pružajući jasna, ponovljiva očitanja čak i u fluktuirajućim okruženjima.​

2.​

Naša razina šipke ima utor u obliku slova V do tolerancije na nivou mikrona, osiguravajući besprijekoran kontakt s cilindričnim površinama poput strojnih osovina, cijevi ili vodiča za željeznice. Površina od 120 ° i ogledala u žlijebu (RA ≤ 0,8 μm) uklanjaju proklizavanje i nedosljednosti mjerenja, što ga čini idealnim za provjere pravednosti na okruglim radnim dijelovima, gdje točnost ne može pregovarati.

​
3. Robusna konstrukcija za stabilne performanse​

Smještena u tijelu lijevanog željeza, naša razina šipke odupire se toplinskoj ekspanziji i mehaničkom stresu, održavajući točnost od 0,02 mm/m na temperaturama od -10 ° C do 50 ° C. Dizajn čvrste jezgre prigušuje vibracije iz industrijskih strojeva, dok antikorozivni oblaganje emajla štiti od nafte, rashladne tekućine i vlage, kritične za dugoročnu preciznost u teškim okruženjima radionice.​

4. Prijave gdje je preciznost najvažnija​

Od usklađivanja vodiča alatnih strojeva CNC do provjere izraze valjka transportnih traka ili cjevovodnih instalacija, naša razina visoko precizne trake pruža neusporedivu pouzdanost. Inženjeri i tehničari vjeruju njegovu ocjenu 0,02 mm/m za:​

Postavljanje alatnih strojeva: Osiguravanje usklađivanja vretena kako bi se spriječilo oštećenja radnog komada​
Inspekcija zrakoplovne komponente: Validiranje tolerancija cilindričnog dijela​
Održavanje teške opreme: Kalibraciranje osovina hidrauličkih cilindra za gladak rad​

5. STORAEN -ova predanost točnosti​

Svaka razina šipke ostavlja našu tvornicu s certifikatom o kalibraciji koja se može pratiti, potvrđujući poštivanje standarda ISO 17025. Svaki alat podvrgavamo reviziji kvalitete od 12 točaka, uključujući testiranje na ravnanju, provjere stabilnosti mjehurića i temperaturni biciklizam, kako bismo garantirali da specifikacija 0,02 mm/m vrijedi tijekom svog životnog ciklusa.​

Kad vaš projekt zahtijeva mjerenja, možete uložiti svoju reputaciju, odaberite razinu STORAEN traka – gdje točnost 0,02 mm/m nije samo specifikacija, već obećanje preciznosti bez kompromisa.

Aplikacije na razini trake: Mjerenje cilindričnih radnih dijelova i V-usove

U industrijskom mjerenju, razina šipke izvrsno je u preciznim zadacima koji uključuju cilindrične površine i strukture u obliku slova V-gdje njihov specijalizirani dizajn nadmašuje opće alate. U Storaenu, naša serija na razini bara projektirana je za rješavanje ovih izazova s neusporedivom točnošću i pouzdanošću, što ga čini preferiranim izborom za profesionalce koji rade s cilindričnim radnim dijelovima, vodičima za alatne strojeve i komponentama V-kruga.

1. cilindrična provjera poravnanja radnog dijela i provjere ravnoteže

Definirajuća značajka razine šipke-baza s V-krugom-stvara sigurno, stabilno sučelje sa okruglim površinama, poput:

Osovine alatnog uređaja: Prilikom poravnanja osovina vretena CNC ili valjka za transportne trake, Storaen-ova razina trake osigurava minimalno otpuštanje otkrivanjem mikro-tala (čak 0,02 mm/m) duž uzdužne osi cilindra. V.-groove-ova površina od 120 ° i precizno-zemlja (RA ≤ 0,8 μm) savršeno se podudaraju s cilindričnom geometrijom, eliminirajući pogreške proklizavanja i mjerenja.

Instalacije cjevovoda: U sustavima nafte i plina ili industrijskih cjevovoda, naša razina šipke provjerava ravnost segmenata cijevi tijekom sastavljanja, sprječavajući neusklađivanje koje bi moglo uzrokovati neučinkovitost protoka ili strukturni stres. Njegov kompaktni dizajn lako se uklapa u uske prostore za cijevi, gdje glomazniji alati ne uspijevaju dosegnuti.

2. V-usove komponenta kalibracija

V-krugove strukture-uobičajene u učvršćenjima, mjeračima i željezničkim sustavima-zahtijevaju precizan kut i provjere ravnog. STORAEN -ova razina bara odlikuje se ovdje:

Ispitivanje kvadrata V-usove: Postavljanje razine na dva suprotna V-kruga (npr. U Strojevim dijapozitivima) otkriva kutna odstupanja, osiguravajući pravilno komponente za glatko linearno gibanje.
Poravnavanje V-vođenih tračnica: U automatiziranim proizvodnim linijama, naša razina šipke osigurava da su trake s vodstvom V-vođene savršeno paralelne, minimizirajući habanje na pokretnim kolicima i održavajući točnost pozicije za robotske ruke ili materijale.

3. Automobilski precizni zadaci

U industrijama u kojima se tolerancije mjere u mikronima:

Automobilska montaža: Tijekom instalacije pogonskog sklopa, naš alat osigurava da se bregavi i radilice usklađuju u specifikaciji, sprječavajući skupe probleme s performansama dolje.

4. Zašto razine trake STORAEN vode u cilindričnom mjerenju

Naše razine šipke kombiniraju tri ključne prednosti za ove aplikacije:

Čvrsta konstrukcija od lijevanog željeza: podnosi utjecaje i toplinske fluktuacije u oštrim radionicama, održavajući točnost tijekom godina velike upotrebe.
Bočice s mjehurićima optičkog razreda: Osigurajte trenutna, nedvosmislena očitanja čak i u uvjetima slabog osvjetljenja, smanjujući vrijeme mjerenja za 30% u usporedbi s generičkim razinama.
Strašna kalibracija: Svaki alat dolazi s izvješćem Certificiranog ISO 17025, jamčeći da njegova točnost od 0,02 mm/m zadovoljava međunarodne standarde za kritične zadatke.

Bilo da poravnavate jednu osovinu ili upravljate složenom industrijskom instalacijom, Storaen-ova razina šipke pruža preciznost i izdržljivost potrebnu za održavanje cilindričnih radnih dijelova i komponenti s V-usoljenim unutar tolerancije. Pouzdajte se u alat dizajniran za jedinstvene izazove mjerenja okrugle površine, jer u proizvodnji najmanja krivulja može donijeti najveću razliku.
