Vodič

Mjesto podrijetla: Hebei, Kina

Jamstvo: 1 godina

Prilagođena podrška: OEM, ODM, OBM

Robna marka ： STORAN

Broj modela: 2008

Materijal: HT200-HT300

Točnost: Prilagođeno

Način rada: Prilagođeni

Težina predmeta: Prilagođena

Kapacitet: Prilagođeni

Specifikacija: duljina 1500-4000 mm ili prilagodite

Površina: T-utovi

Tvrdoća radne površine: HB160-240

Površinski tretman: obrada

Proces ljevaonice: lijevanje pijeska od smole

Slikanje: Slikanje temeljnih premaza i lica

Površinski premaz: Ulje za kiselo i plastično obložen ili prekriven antikorozijskom bojom

Precizna ocjena: 2-3

Radna temperatura ： (20 ± 5) ℃

Pakiranje: Kutija od šperploče

Vrijeme olova

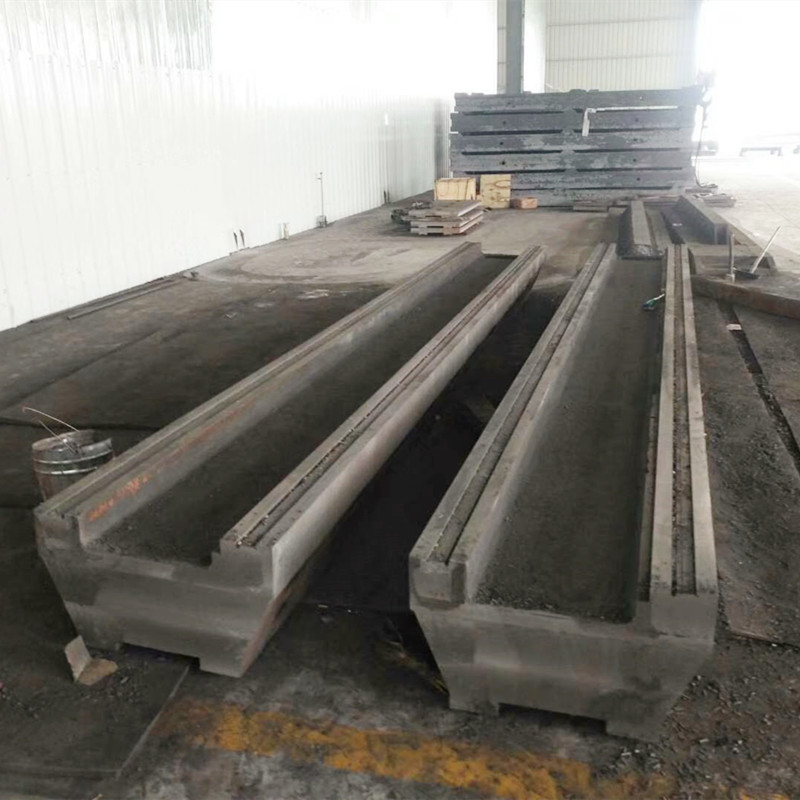

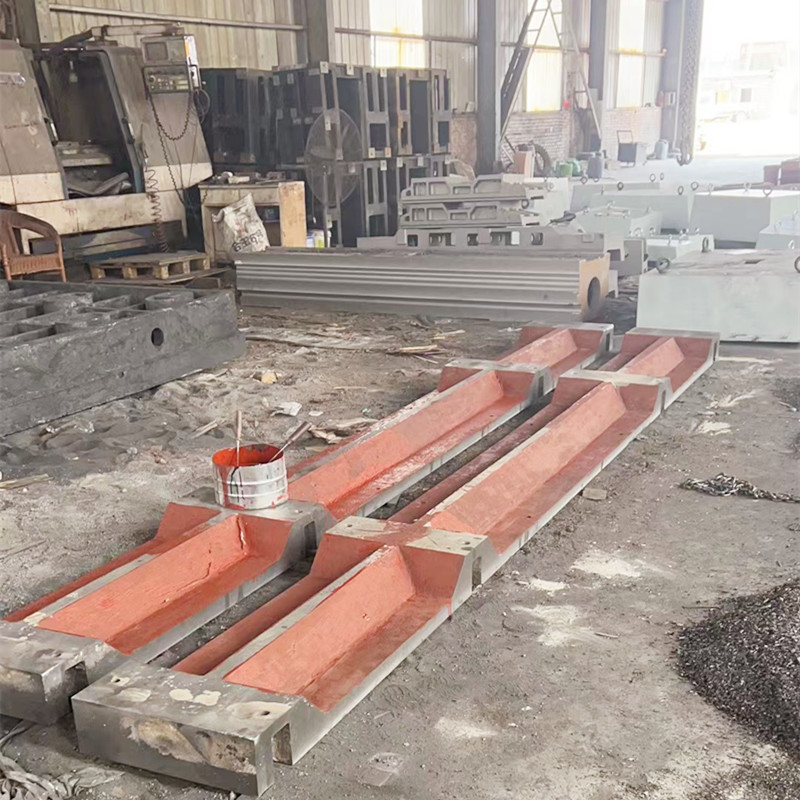

Proizvodi od lijevanog željeza T-Groove Ground Poznati su i kao: Ground Rail, T-Groove Ground Rail, Ground Beam, Ground Groove Iron, Osnova u žljebovima, utor za utor, jednostruka platforma T-Groovea, tračnica od lijevanog željeza.
Glavna svrha kopnene željeznice od lijevanog željeza je dizajnirati i sastaviti u platformu lijevanog snopa na temelju fiksnih točaka opreme. Uglavnom se koristi za montažu, testiranje, zavarivanje i pregled velike opreme.

Materijalne prednosti zemaljskih tračnica od lijevanog željeza:
Prednosti zemaljskih tračnica od lijevanog željeza: Korištenjem zemaljskih tračnica od lijevanog željeza nije ih potrebno pretvoriti u velike platforme, što štedi materijalne troškove i zauzima mali prostor, što rezultira visokom isplativošću.

Materijal mljevene željeznice od lijevanog željeza je siva od lijevanog željeza HT200-250, s tvrdoćom radne površine HB170-240. Casting je pretrpio dva kruga umjetnog žarenja na 600 ℃ -700 ℃ ili prirodno starenje tijekom 2-3 godine kako bi se potpuno uklonio unutarnji stres, sa stabilnom točnošću i dobrom otpornošću na habanje.

Listing pijeska od smole: kako proizvodnja vodiča osigurava stabilnost

Preciznost u linearnim vodičima započinje izvrsnošću proizvodnje. STORAEN koristi napredni linearni vodič za linearne tračnice s velikim smolama od smole koje isporučuju neusporedivu stabilnost za zrakoplovne, automobilske i teške industrijske aplikacije. Evo kako naš postupak osigurava pouzdanost i performanse u svim vrstama vodiča:

1. Materijalna izvrsnost: HT200-HT300 lijevano željezo za industrijske zahtjeve

Listing pijeska za smolu započinje odabirom HT200-HT300 sivo lijevano željezo (160–240HB tvrdoća), odabrano za:

Uravnotežena čvrstoća: Vremenska čvrstoća od 200–300MPA podržava 5–50 tona pokretne opreme, idealno za teške linearne vodilice.
Otpornost na naprezanje: Ujednačena struktura zrna smanjuje se unutarnji stres za 40% u odnosu na lijevanje zelenog pijeska, minimizirajući iskrivljenje u okruženju od 10 ° C -40 ° C za konzistentne performanse vodiča strojeva.

2. Precizno oblikovanje za složene geometrije

Samootkrivanje pijeska smole omogućuje zamršene vrste vodiča s uskim tolerancijama:

Točnost CNC-uzorka: T-ulazne dimenzije (širina 14–36 mm, 8–20 mm dubina) postignute s ± 0,1 mm preciznošću za bešavnu integraciju s automatizacijskim sustavima.
Stabilnost jezgre: Unutarnje jezgre održavaju 0,05 mm/m ravno, sprječavajući oštećenja i osiguravajući ravan klasu 2–3 (≤0,02 mm/m za tračnice 2000 mm) – kritično za precizno usklađivanje.

3. Toplotna obrada za izdržljivost i stabilnost

Proces u 3 koraka povećava performanse željeznica:

Ublažavanje stresa (550 ° C/4H): eliminira 90% stresa lijevanja kako bi se spriječila deformacija tijekom obrade/transporta.
Normaliziranje: Usavršava strukturu zrna za 2x dulji otpor habanja u aplikacijama visokog ciklusa (10 000+ ciklusa opterećenja).

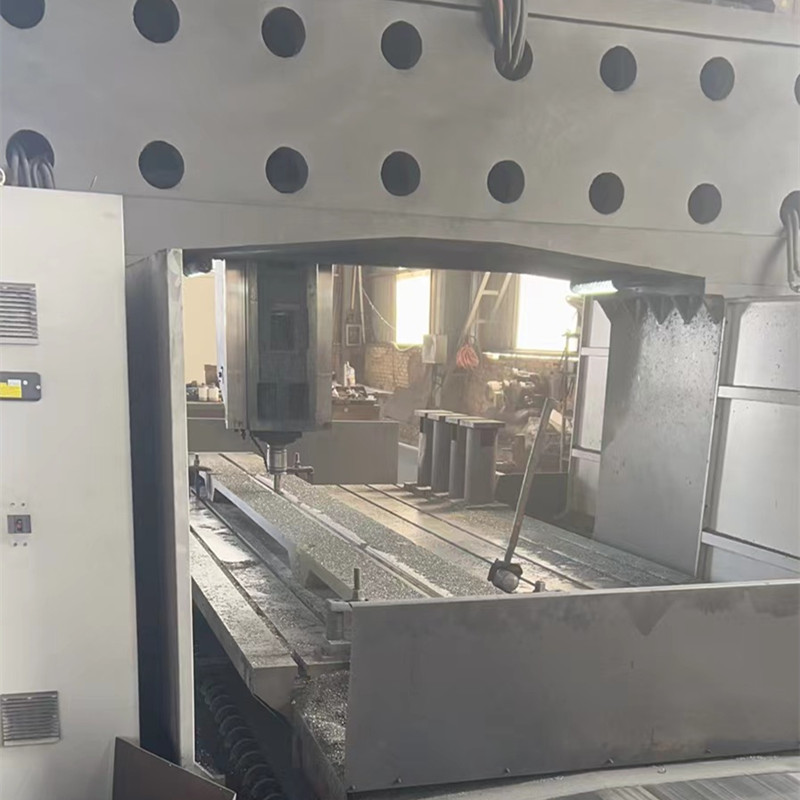

Površinsko mljevenje: završava na RA ≤1,6 μm za glatko kretanje i minimalno trenje u automatiziranim sustavima.

4. Prilagodljiva sposobnost veličine i opterećenja

STORAEN se prilagođava svim potrebama za veličinom i opterećenjem u vodiču:

Standardni raspon: duljina 1500–4000 mm, širina 200–500 mm za uobičajenu upotrebu; Prilagođene veličine do 6000 mm za prevelike strojeve.
Ojačani dizajn: Web strukture povećavaju nosivost za 30% (do 80 tona/m) bez dodatne težine, idealno za zrakoplovnu montažu koja zahtijeva preciznost i mobilnost.

5. STORAEN -ova prednost kasting

Svestranost: proizvodi sve vodeće željezničke vrste-od laganih preciznih tračnica do hrapavih teških modela-s jednakom točnošću.
Osiguranje kvalitete: 3D ispitivanje laserskog skeniranja/CMM osigurava poštivanje GB/T 1958-2017/ISO 1101, podržano jednogodišnjim jamstvom protiv dimenzionalnog odljeva.
Učinkovitost: 500pcs/Day kapacitet pruža standardne šine u 7 dana, prilagođena otopina u 4–6 tjedana – Brzina i stabilnost uravnoteženja.

Stabilnost linearnih vodilica je projektirana, a ne slučajna. STORAEN -ov lijevanje pijeska od smole kombinira vrhunske materijale, precizno oblikovanje i strogost toplinske obrade kako bi se pružili teški linearni vodič i šine strojnih vodiča koje udovoljavaju najtežim industrijskim zahtjevima. Istražite naše vrste željeznih vodiča danas i doživite razliku napredne proizvode u performansama opreme i dugovječnosti.

Kako vodeće tračnice zamjenjuju ploče od lijevanog željeza za uštedu troškova

Tradicionalne površinske ploče od lijevanog željeza dominiraju u industrijskom sastavljanju i inspekciji, ali njihov skupni, fiksna dimenzija i visoki troškovi održavanja osporavaju modernu učinkovitost proizvodnje. STORAEN uvodi linearne vodilice kao ekonomične alternative, pružajući preciznost, fleksibilnost i do 30% ukupne uštede troškova u usporedbi s konvencionalnim pločama. Evo kako naši vodiči za željeznice redefiniraju industrijski rad:

1.

Ploče od lijevanog željeza (npr. 2000×1500 mm) zahtijevaju opsežan podni prostor i teške temelje, ali Storaenove teške linearne vodilice nude modularne, pojednostavljene otopine:

Okomita i horizontalna fleksibilnost: vertikalne vodilice (npr. Modeli visine 1500 mm) Moćni vertikalno na zidovima ili stalcima, stvarajući 3D radne prostore za sastavljanje bez žrtvovanja podne površine – idealne za kompaktne robotske stanice ili automatizirane stanice za zavarivanje.
Prilagodljive duljine: Standardna veličina vodiča u rasponu od 1000–4000 mm, s bešavnim spajanjem za prevelike primjene (do 6000 mm), smanjujući materijalni otpad za 40% u odnosu na pločice od lijevanog željeza u veličini.

2. isplativa preciznost bez kompromisa

Dok ploče od lijevanog željeza postižu ravan klasu 2 (≤0,02 mm/m), Storaen-ove linearne vodilice za prizemlje podudaraju se s ovom točnošću po 30% nižim cijenama vodiča:

Učinkovitost materijala: Konstrukcija lijevanog željeza HT200 (tvrdoća 180 HB) koristi 25% manje materijala od čvrstih površinskih ploča, istovremeno održavajući kapacitet 50 tona/m opterećenja, uravnotežujući krutost i ekonomiju.
Smanjeno održavanje: Završeno ulje za ulje za borbu protiv korozije (debljina 5 μm) štite od rashladne tekućine i vlage, produžujući radni vijek trajanja 2x u usporedbi s neobrađenim pločama koje zahtijevaju godišnje obnavljanje (5000 USD+ trošak za velike ploče).

3. Prilagodljivost za dinamičke tijekove rada

Fiksne ploče od lijevanog željeza bore se s promjenom potreba za proizvodnjom, ali naši vodičići za željeznice izvrsno su u svestranosti:

Modularni T-udjeljak: Utora širokih 14–36 mm (± 0,1 mm tolerancija) prihvaćaju stezaljke za brzo oslobađanje, robotske ruke ili alate za mjerenje, što omogućava konfiguraciju učvršćenja učvršćenja u odnosu na 2+ sati za postavke na temelju ploča.
Teške performanse: Ojačane teške linearne vodilice (80 tona/m kapaciteta opterećenja) podržavaju veliku opremu poput komponenti za utiskivanje ili zrakoplovne odjeljke za osiguranje, zamjenjujući sklopove s više ploča s jednim željezničkim sustavima koji pojednostavljuju poravnanje.

4.

Brzo implementacija: Prethodno obrađeni brod za šinu spreman za ugradnju, vrijeme smanjenja postavljanja za 60% u usporedbi s izravnavanjem i sidrenjem ploča od lijevanog željeza.
Prilagođena otopina: Trebate anti-magnetske prevlake za sklop elektronike ili veličina prevelikih vodiča za proizvodnju vjetroagregata? Naš OEM tim isporučuje prilagođene pruge strojnih vodiča za 4–6 tjedana, bez minimalnih narudžbi.
Osiguranje kvalitete: Svaka pruga zadovoljava GB/T 1958-2017 geometrijske tolerancije i uključuje jednogodišnje jamstvo-eliminirajući rizik od ulaganja u proračunske alternative.

5. Prijave u kojima ušteda troškova ispunjava performanse

Automobilski sklop: Zamijenite ploče od lijevanog željeza od 3m² s dvije 2000 mm teških linearnih vodilica, uštedeći 10 000 USD u naprednim troškovima i 20% pododanja za poravnavanje bloka motora.
Aerospace alat: Lagane linearne vodilice (30% lakši od ekvivalentnih ploča) Smanjuju zahtjeve opterećenja dizalica tijekom pregleda krila, smanjujući operativne troškove energije.
Opća obrada: Prijenosne vrste vodiča (težina od 50 do 100 kg) Uklonite potrebu za trajnim instalacijama ploča, idealne za radne trgovine s čestom konfiguracijom opreme.

Ne puštajte zastarjele ploče od lijevanog željeza isušuju vaš proračun i podni prostor. STORAEN-ove linearne vodičice pružaju preciznost koja vam je potrebna po djeliću troškova, s modularnošću kako bi se osigurale vaše operacije. Od teških linearnih vodiča za industrijske divove do prilagodljivih vodiča za željeznice za nišne aplikacije, redefiniramo vrijednost u rješenjima za radno držanje. Istražite naše konkurentne cijene željezničke cijene i počnite štedjeti bez žrtvovanja performansi.

•
• Tekst slike Opis 1
•
•

Specifikacija i model (duljina x širina x visina) (jedinica: mm)

1500 x 150 x 150 1500 x 200 x 150 1500 x 250 x 300 1500 x 300 x 400

2000 x 200 x 300 2000 x 250 x 300 2000 x 300 x 350 2000 x 350 x 350

2500 x 200 x 300 2500 x 250 x 300 2500 x 300 x 350 2500 x 300 x 400

2750 x 200 x 300 2750 x 250 x 300 2750 x 300 x 350 2750 x 300 x 400

3000 * 300 * 300 3000 * 300 * 350 3000 * 300 * 400 3000 * 320 * 400

3200 * 300 * 300 3200 * 300 * 350 3200 * 300 * 400 3200 * 320 * 400

3500 * 300 * 300 3500 * 300 * 350 3500 * 300 * 400 3500 * 320 * 400

4000 x 300 x 300 4000 x 300 x 350 3500 x 300 x 400 4000 x 320 x 400

4500 x 300 x 350 4500 x 300 x 400 4500 x 320 x 400 4500 x 350 x 400

5000 x 300 x 400 5000 x 350 x 400 5000 x 400 x 450

Tehnička specifikacija vodiča za pod od lijevanog željeza:
